Klinkenstecker richtig löten: Schritt für Schritt zum sauberen Kabel

Richtig verdrahten: symmetrisch oder unsymmetrisch?

Bevor der Lötkolben heiß wird, sollte klar sein, welche Verbindung entstehen soll. Bei unsymmetrischen Verbindungen führt eine Ader das Signal, der Schirm übernimmt gleichzeitig Masse und Abschirmung. Das ist einfach und für kurze Strecken völlig ausreichend, etwa vom Instrument zum Verstärker oder vom Laptop zum Mischpult.

Symmetrische Verbindungen übertragen das Signal über zwei Adern – einmal normal und einmal invertiert –, der Schirm liegt separat auf Masse. Am Ziel wird die Differenz beider Adern ausgewertet. Störungen, die unterwegs auf beide Adern gleichermaßen einwirken, heben sich dabei weitgehend auf. Deshalb sind symmetrische Leitungen die erste Wahl für längere Strecken und für Umgebungen mit vielen Störquellen, etwa in Sälen und auf Bühnen.

Wichtig: Ein dreipoliger TRS-Stecker allein macht noch keine symmetrische Verbindung. Beide Geräte müssen an dieser Buchse symmetrisch arbeiten. Ob eine Buchse für Stereo, symmetrische Signale oder als Insert gedacht ist, steht in der Bedienungsanleitung oder direkt am Gerät.

Das passende Kabel wählen

• Instrumentenkabel: eine Signalader mit Schirm, für TS-Verbindungen.

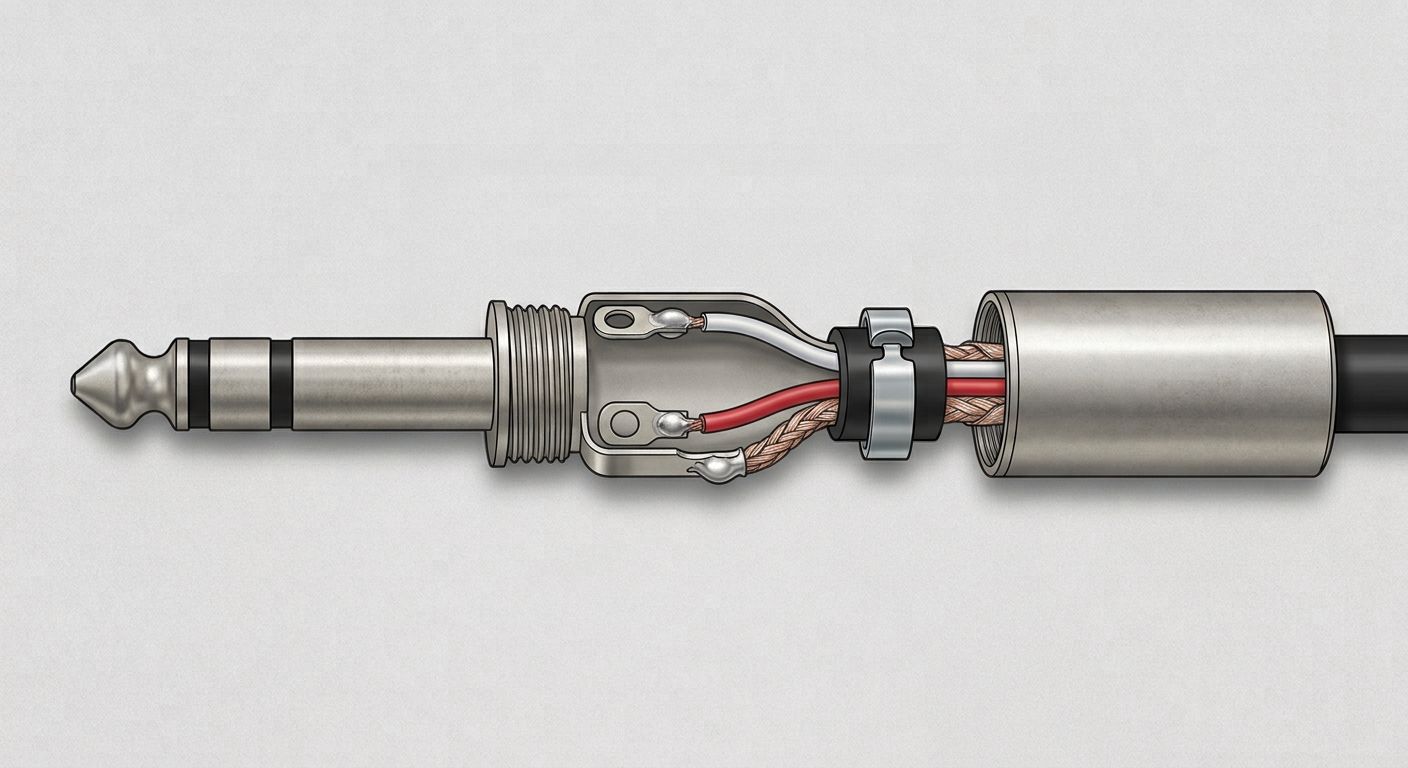

• Mikrofon- oder Patchkabel: zwei Adern mit Schirm, für symmetrische TRS-Verbindungen und Stereo.
• Kopfhörerkabel: oft sehr dünne, lackisolierte Litzen. Die Lackschicht muss vor dem Verzinnen entfernt werden, sonst haftet das Zinn nicht.
• Insert- bzw. Y-Kabel: ein TRS-Stecker auf zwei TS-Stecker, um ein Effektgerät in einen Mischpultkanal einzuschleifen. Meist gilt Tip = Send und Ring = Return – es gibt aber Geräte mit umgekehrter Belegung.

Bleihaltiges oder bleifreies Lot?

Bleihaltiges Lötzinn wie Sn60Pb40 schmilzt bei 183 °C und wird typischerweise mit 320 bis 360 °C Spitzentemperatur verarbeitet. Bleifreie Legierungen wie SAC305 schmelzen erst bei rund 217 °C und brauchen entsprechend mehr Hitze, meist 360 bis 400 °C. Bleihaltiges Lot fließt leichter und verzeiht Anfängerfehler eher. Bleifreies Lot ist umwelt- und gesundheitsfreundlicher, die Lötstellen wirken etwas matter. Für Klinkenkabel funktionieren beide. In jedem Fall gilt: gut lüften, nach dem Löten die Hände waschen und am Arbeitsplatz nicht essen oder trinken.

Richtig anschließen

Beim Einstecken eines Klinkensteckers gleitet die Spitze an den anderen Kontakten der Buchse vorbei. Bei laufender Anlage erzeugt das ein lautes Knacken, das Lautsprecher und Gehör belasten kann. Drehen Sie deshalb vor dem Ein- und Ausstecken die Lautstärke herunter oder schalten Sie den Kanal stumm. Bei Anlagen mit Endstufen gilt außerdem: Endstufe zuletzt einschalten und zuerst ausschalten.

Brummt ein frisch gelötetes Kabel, liegt das häufig an einem schlecht angelöteten Schirm, an einer Masseschleife zwischen mehreren Geräten oder an einer unsymmetrischen Verbindung, die für die Strecke zu lang ist.
