DMX erklärt: So steuern Sie Licht- und Veranstaltungstechnik

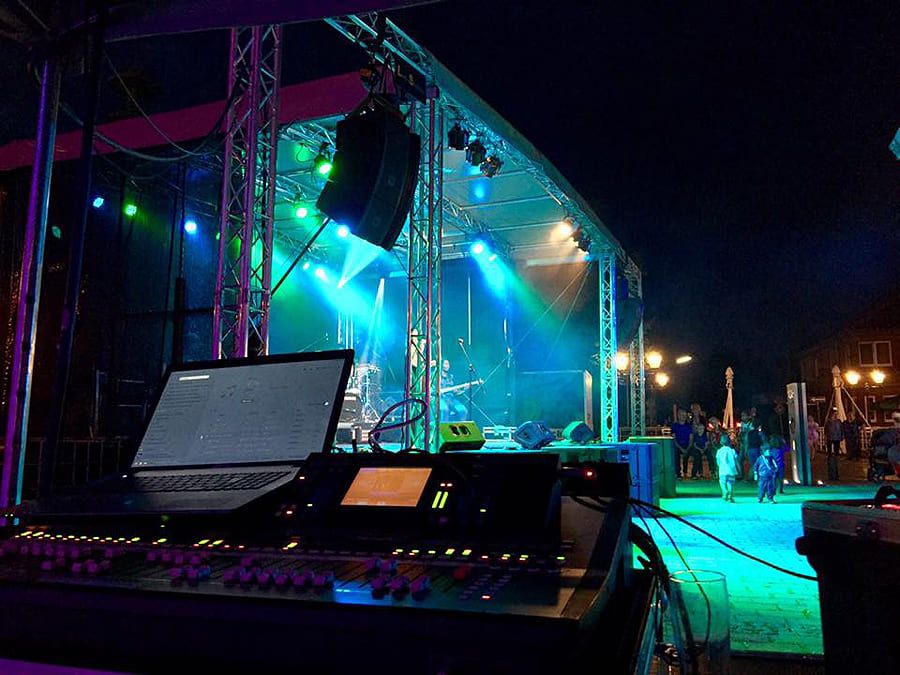

Was ist DMX?

DMX steht für Digital Multiplex und ist der weltweit verbreitete Standard, um Licht- und Effektgeräte digital zu steuern. Die vollständige Bezeichnung lautet DMX512 – die Zahl verrät bereits, wie viele Steuerkanäle eine einzelne Leitung transportiert. Entwickelt wurde DMX 1986 vom amerikanischen Theatertechnik-Verband USITT, damals vor allem, um Dimmer verschiedener Hersteller mit einem gemeinsamen Lichtpult ansteuern zu können. Heute betreut der Branchenverband ESTA den Standard. Als ANSI E1.11 (DMX512-A) wurde er mehrfach überarbeitet, zuletzt 2024.

Dass sich Hersteller weltweit an diesen Standard halten, ist sein größter Vorteil: Ein Lichtpult der einen Marke steuert Scheinwerfer, Nebelmaschinen oder LED-Leisten anderer Anbieter. Für Sie bedeutet das freie Auswahl bei der Technik – und eine Anlage, die sich auch Jahre später noch erweitern lässt.

So funktioniert DMX: Universe, Kanäle und Adressen

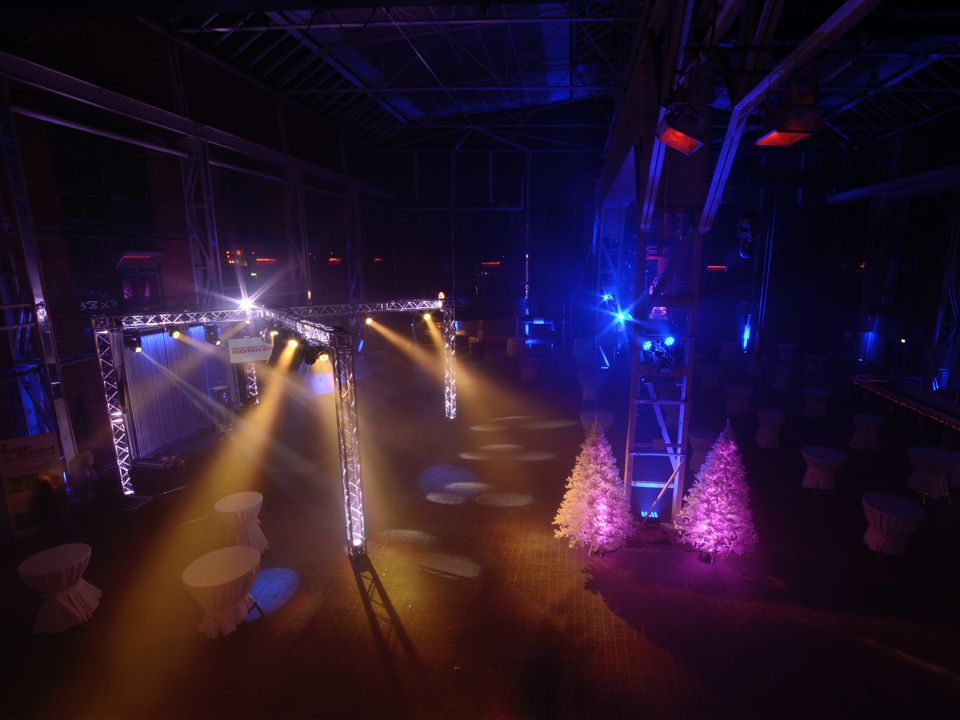

Eine DMX-Leitung mit ihren 512 Kanälen nennt man Universe. Jeder Kanal kann einen Wert zwischen 0 und 255 annehmen. Was dieser Wert bewirkt, legt das jeweilige Gerät fest: Bei einem einfachen Scheinwerfer ist es die Helligkeit, bei einem LED-Strahler der Anteil von Rot, Grün oder Blau, bei einem Moving Head die Position oder das projizierte Muster und bei einer Nebelmaschine die Nebelmenge. Wo 256 Stufen zu grob sind – etwa bei der Bewegung eines Moving Heads –, werden zwei Kanäle kombiniert und so deutlich feinere Abstufungen erreicht.

Damit jedes Gerät weiß, welche Kanäle für es bestimmt sind, erhält es eine Startadresse. Ein LED-Scheinwerfer mit vier Kanälen und der Startadresse 1 reagiert auf die Kanäle 1 bis 4, das nächste Gerät beginnt bei Kanal 5. Bekommen zwei Geräte dieselbe Adresse, verhalten sie sich identisch – praktisch, wenn mehrere Scheinwerfer immer gemeinsam leuchten sollen.

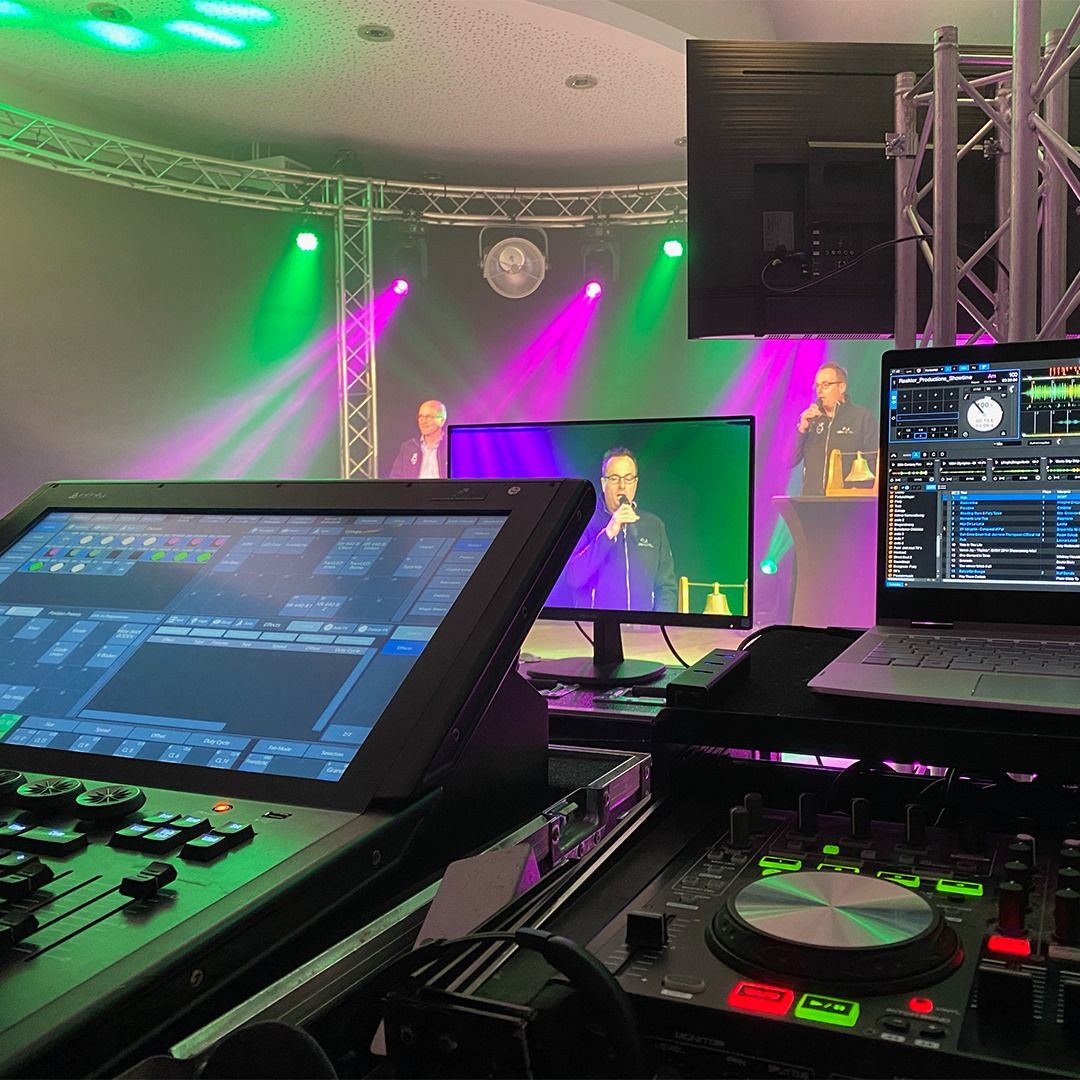

Technisch basiert DMX auf der robusten RS-485-Schnittstelle und überträgt Daten mit 250 Kilobit pro Sekunde. Das Pult sendet dabei ununterbrochen die Werte aller Kanäle, bei einem voll belegten Universe rund 44-mal pro Sekunde. Auch wenn sich nichts ändert, wird der aktuelle Zustand ständig wiederholt. Ist ein Datenpaket gestört, überschreibt das nächste den falschen Wert schon nach Sekundenbruchteilen.

Wo DMX an seine Grenzen kommt

So bewährt DMX ist: Der Standard stammt aus einer Zeit mit deutlich weniger Technik auf der Bühne. Drei Punkte sollten Sie kennen:

• Einbahnstraße: Klassisches DMX sendet nur in eine Richtung. Das Pult erfährt nicht, ob ein Gerät die Daten empfangen hat oder ob es einen Defekt meldet.
• Keine Fehlerprüfung: DMX erkennt fehlerhafte Daten nicht selbst. Für sicherheitsrelevante Steuerungen wie Pyrotechnik oder bewegte Bühnenlasten gilt das Protokoll allein deshalb als ungeeignet.
• 512 Kanäle sind schnell belegt: Moderne LED-Technik mit vielen einzeln steuerbaren Segmenten benötigt oft mehrere Universen.

Für all diese Punkte gibt es heute Erweiterungen, die wir weiter unten vorstellen.
